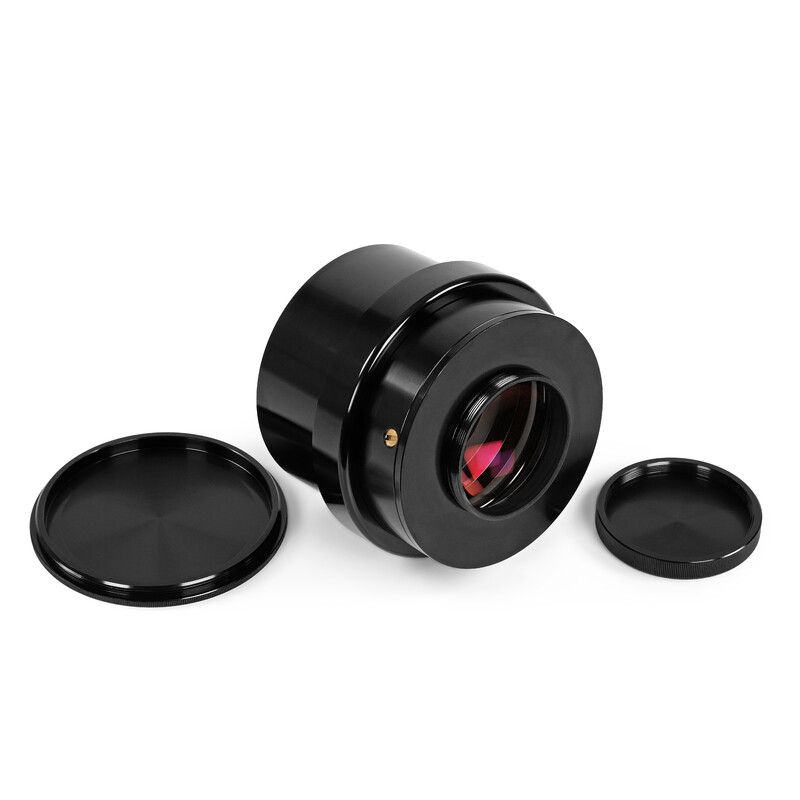

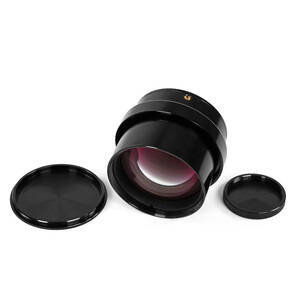

Reducer 0,7x für 108/600 Quintuplet APO

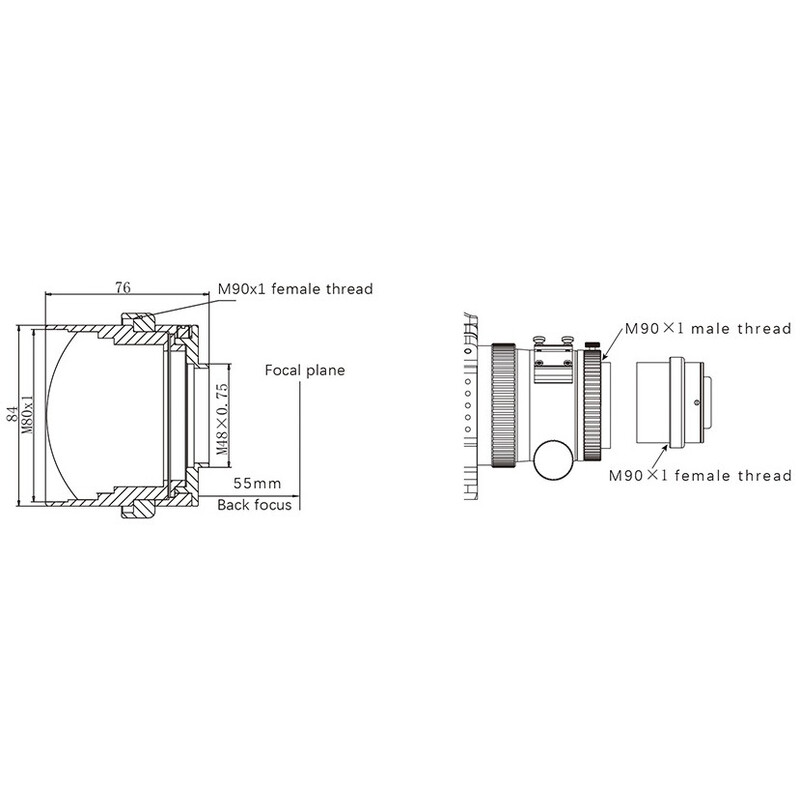

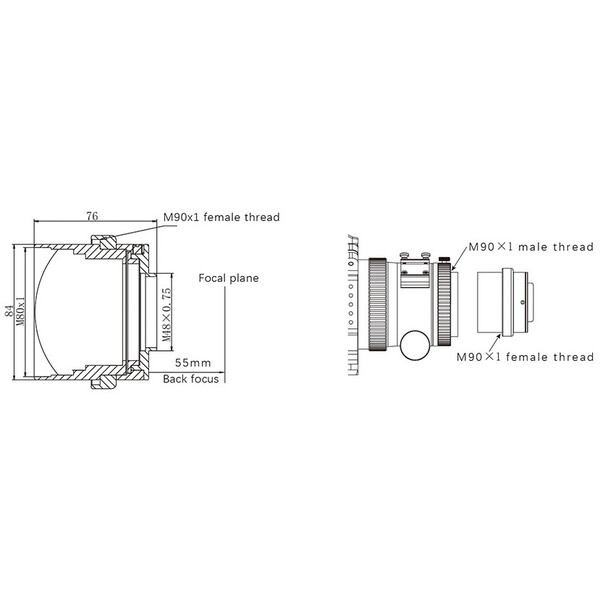

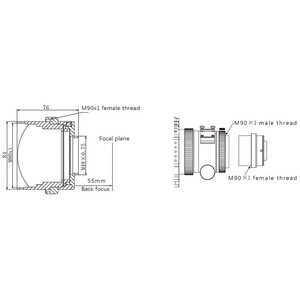

Die Maßzeichnung enthält die Anschlussgewinde des Reducers:

Sie sind teleskopseitig:

• Ein M80x1 Innengewinde an der Fassung des Linsenpakets (bitte nur sehr vorsichtig verwenden!)

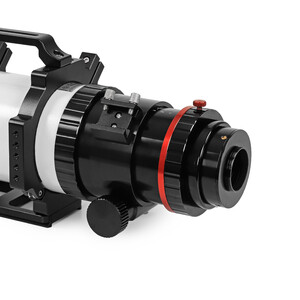

• Ein M90x1 Innengewinde außerhalb der Linsenfassung - das ist das Standardgewinde zum Anschluss an Omegon Apochromatischer Refraktor Pro APO AP 108/600 Quintuplet OTA

Kameraseitig steht ein M48x0,75 Außengewinde zur Verfügung. Sein Flansch hat eine optische Baulänge von 20,2 mm und kann mittels der drei Bronze-Madenschrauben (M6) rotiert werden.

Die Maßzeichnung ist nicht ganz vollständig:

• Im Inneren des Reducers befindet sich ein M48x0,75 Filtergewinde. Dieses ist zugänglich, wenn das kameraseitige Teil ganz abgeschraubt wird.
• Auch die Vignettierung von Vollformat-Sensoren lässt sich reduzieren, wenn das kameraseitige Teil abgeschraubt wird: Es ist am Linsenpaket mit einem M78x1 Gewinde verschraubt. Von diesem Gewinde aus gilt dann ein Backfokus von 75,2mm. Am M78-Außengewinde des Linsenpakets lassen sich entprechende Adapter anschrauben.

(Benjamin Mirwald)
