Reducer 0,7x voor 108/600 Vijfling APO

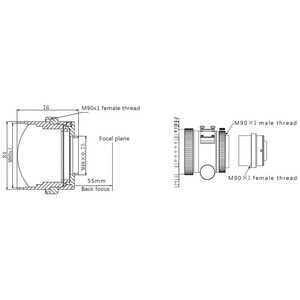

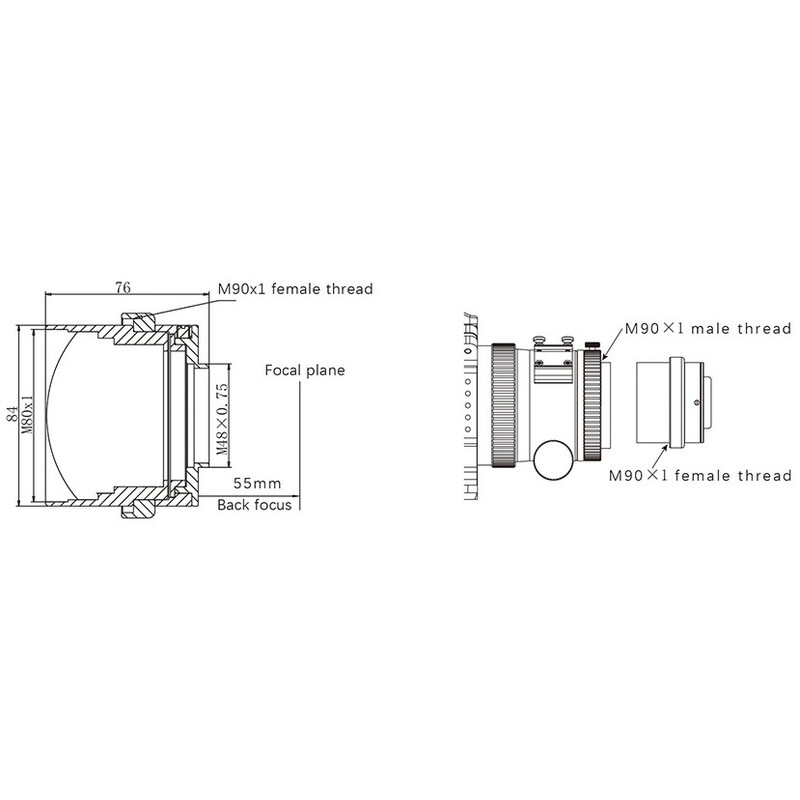

De maattekening bevat de aansluitschroefdraad van het verloopstuk:

Deze bevinden zich aan de telescoopzijde:

• Een M80x1 binnenschroefdraad op de vatting van het objectiefpakket (zeer voorzichtig gebruiken!)
• Een M90x1 binnenschroefdraad buiten de objectiefvatting - dit is de standaardschroefdraad voor aansluiting op de camera. Omegon Apochromatische Refractor Pro APO AP 108/600 Vijfling OTA

Een M48x0.75 buitenschroefdraad is beschikbaar aan de camerazijde. De flens heeft een optische lengte van 20,2 mm en kan gedraaid worden met behulp van de drie bronzen stelschroeven (M6).

De maattekening is niet helemaal compleet:

• Er zit een M48x0,75 filterschroefdraad in het verloopstuk. Deze is toegankelijk als het gedeelte aan de camerazijde volledig is losgeschroefd.
• De lichtafval van full-frame sensoren kan ook worden verminderd als het camera-onderdeel is losgeschroefd: Het is met een M78x1 schroefdraad op de lenshouder geschroefd. Vanaf deze schroefdraad geldt dan een backfocus van 75,2 mm. Passende adapters kunnen op de M78 buitenschroefdraad van de lensverpakking worden geschroefd.

(Benjamin Mirwald)
