Reducer 0,7x per 108/600 Quintupletto APO

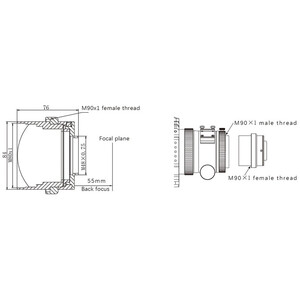

Il disegno dimensionale contiene le filettature di collegamento del riduttore:

Si trovano sul lato del telescopio:

• Una filettatura interna M80x1 sull'attacco del pacco lenti (da usare con molta attenzione!)
• Una filettatura interna M90x1 all'esterno dell'attacco dell'obiettivo - questa è la filettatura standard per il collegamento alla fotocamera. Omegon Rifrattore Apocromatico Pro APO AP 108/600 Quintupletto OTA

Sul lato della fotocamera è disponibile una filettatura esterna M48x0,75. La sua flangia ha una lunghezza ottica di 20,2 mm e può essere ruotata utilizzando le tre viti di bronzo (M6).

Il disegno dimensionale non è del tutto completo:

• All'interno del riduttore è presente una filettatura per filtri M48x0,75. È accessibile quando la parte lato fotocamera è completamente svitata.
• Anche la vignettatura dei sensori full-frame può essere ridotta se la parte lato fotocamera viene svitata: È avvitata al pacco obiettivi con una filettatura M78x1. Da questa filettatura si applica un back focus di 75,2 mm. Gli adattatori appropriati possono essere avvitati sulla filettatura esterna M78 del pacco obiettivo.

(Benjamin Mirwald)
